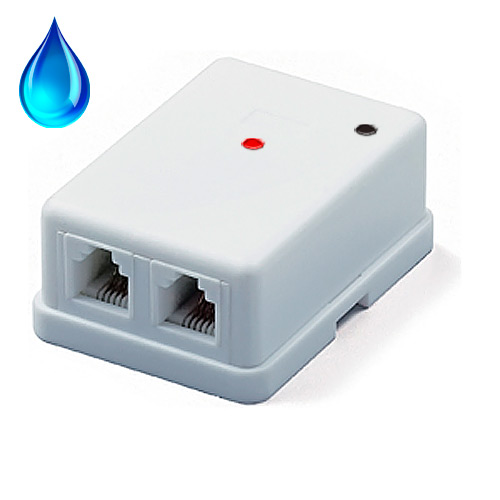

WPR-06 - Модуль контролю протікання рідини

Модуль дозволяє реалізувати функцію контролю дискретної інформації, що фіксує наявність рідини, організованих з використанням 1-Wire мереж. Взаємодія з 1-Wire лінією здійснюється елементом DS2406 (Dual Addressable Switch Plus 1kbit Memory). Який зберігає всі електричні і навантажувальні характеристики, а також всі функціональні особливості, використання паразитного живлення в даному модулі неможливо. Цей пристрій підтримує роздільну електричну захист вбудованого однопровідного елемента від імпульсних перешкод і сигналів високого рівня в 1-Wire лінії, а також виконує перетворення підводиться зовнішнього живлення до рівня робочої напруги всіх елементів схеми. Вузол контролю наявності рідини виконаний на мікроконтролері фірми Microchip PIC12F675, в програмному забезпеченні закладені алгоритми захисту від помилкових спрацьовувань. При попаданні рідини на сенсор, контролер аналізує і якщо протягом 5-10 секунд рідина залишається на сенсорі, спрацьовує, замикаючи порт PIO-A елемента DS2406. Якщо рідина вилучена з сенсора то протягом декількох секунд пристрій повертається в робочий режим. Індикація світлодіодна. У модулі передбачена звукова сигналізація протікання, при необхідності відключається видаленням джампера JP4. Пристрій може працювати автономно, без підключення 1-Wire мережі.

Сполучення з мережею 1-Wire

Пристрій призначений для використання в шинній структурі 1-Wire лінії, що складається з чотирьох провідників і реалізованої на базі будь-яких реально доступних кабелів (кручена пара, плоский телефонний кабель). Один з дротів такої лінії служить для передачі даних DATA, другий в якості поворотного провідника або землі RETURN. Третій провід необхідний для підведення живлення до однопровідним компонентів POWER, четвертий не використовується і залишається для інших застосувань.
Підключення пристрою до 1-Wire лінії забезпечується через паралельно з'єднані прийомні роз'єми-гнізда, розміщені на корпусі, з використанням монтируемой на кабелі стандартної телефонної вилки типу RJ11 (6p4c).
Подача живлення всіх компонентів 1-Wire мережі проводиться по окремому проводу POWER, виділеного в загальній структурі однопровідною лінії і живити щодо потенціалу поворотного дроти RETURN від стандартного мережевого блоку живлення. Для того щоб забезпечити надійну передачу енергії на довгі лінії, рівень зовнішнього напруги живлення, що надходить до кожного відомому пристрою 1-Wire мережі, повинен бути істотно більшим рівня, необхідного для живлення будь-яких входять до ці пристрої компонентів.

конфігурація

Функціональний висновок PIO-A мікросхеми DS2406P, в складі однопровідного пристрою повинен бути налаштований як вхід дискретного сигналу.

Підключення зовнішніх ланцюгів

Пристрій WPR-06 має спеціальні клемні блоки PROBE, призначені для підключення сенсора наявності рідини. Як сенсора можна застосувати два провідника розташовані в безпосередній близькості один від одного.

Технічні характеристики

Напруга живлення: 6,2-15 В
Струм власного споживання: 8-25 мА
Робоча температура: -40 ° C до + 85 ° C
Габаритні розміри: 42х24х58 мм.
