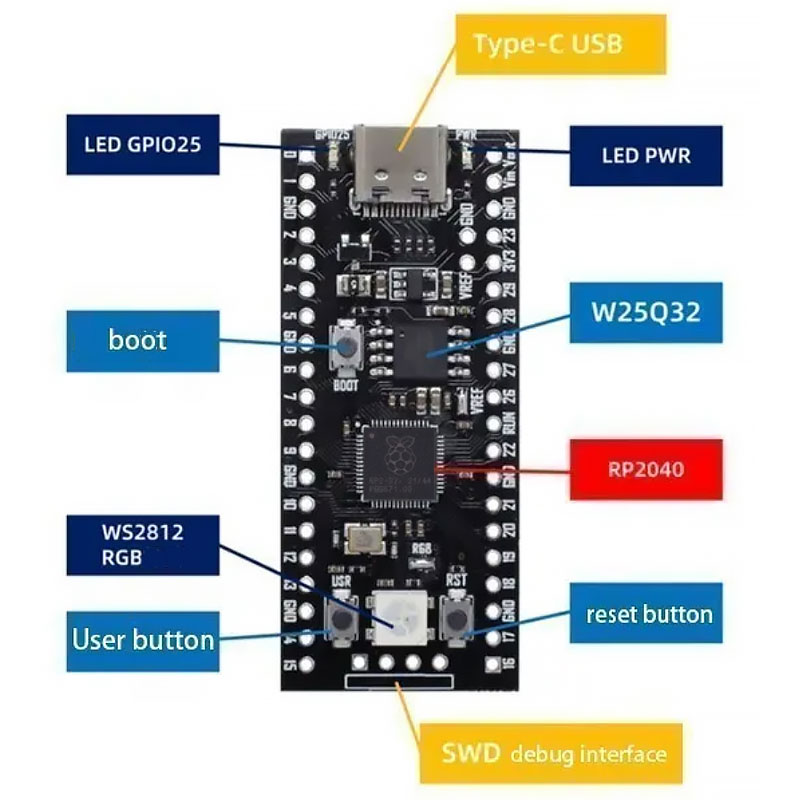

Raspberry Pi Pico RP2040 16MB (Black RGB)

Плата Raspberry Pi Pico побудована на базі чіпа RP2040 від Raspberry Pi, процесором Arm Cortex-M0+ з внутрішньою оперативною пам'яттю 264 КБ та підтримкою до 16 МБ зовнішньої флеш-пам'яті. RP2040 побудований за 40nm технологією, забезпечує високу продуктивність, низьке динамічне енергоспоживання, а також режими низького енергоспоживання для тривалої роботи від батареї. Широкий спектр периферійних пристроїв, I2C, SPI та програмований інтерфейс введення-виведення PIO (Programmable I/O).

Технічні характеристики:

• Мікроконтролер RP2040
• Зовнішня флеш-пам'ять - 16МБ
• Порт Micro-USB B для живлення та даних (а також для перепрограмування Flash)
• 40-контактна друкована плата 21x51 у стилі «DIP» товщиною 1 мм з наскрізними штифтами 0,1 дюйма, а також із зубцями на краях
• Надає 26 багатофункціональних входів/виходів загального призначення 3,3 В (GPIO)
• 23 GPIO є лише цифровими, а 3 підтримують АЦП
• Може монтуватися на поверхні як модуль
• 3-контактний порт ARM Serial Wire Debug (SWD).
• Проста, але дуже гнучка архітектура джерела живлення
• Різні варіанти легкого живлення пристрою від мікро-USB, зовнішніх джерел живлення або батарей
• Висока якість, низька вартість, висока доступність
• Комплексний SDK, приклади програмного забезпечення та документація

Щоб отримати повну інформацію про мікроконтролер RP2040, перегляньте технічну таблицю RP2040, однак основні функції:

• Двоядерний процесор Cortex M0+ із частотою до 133 МГц
• Вбудована ФАПЧ дозволяє змінювати частоту ядра
• 264 КБ багатобанківська високопродуктивна SRAM
• Зовнішня флеш-пам'ять Quad-SPI з функцією eXecute In Place (XIP) і вбудованим кеш-пам'яттю 16 Кбайт
• Високоефективна шинна тканина з повними поперечними балками
• Вбудований USB1.1 (пристрій або хост)
• 30 багатофункціональних IO загального призначення (4 можна використовувати для АЦП)
• 1,8-3,3 В напруги вводу-виводу (ПРИМІТКА: напруга вводу-виводу Pico фіксована на 3,3 В)
• 12-розрядний аналого-цифровий перетворювач (АЦП) 500kps
• Різна цифрова периферія
• 2 × UART, 2 × I2C, 2 × SPI, 16 × каналів ШІМ
• 1 × Таймер із 4 будильниками, 1 × Лічильник реального часу
• 2 × програмованих блоків вводу-виводу (PIO), всього 8 кінцевих автоматів
• Гнучкий, програмований користувачем високошвидкісний IO
• Може емулювати такі інтерфейси, як SD Card і VGA
• Габаритні розміри: 53.2 х 23мм.
