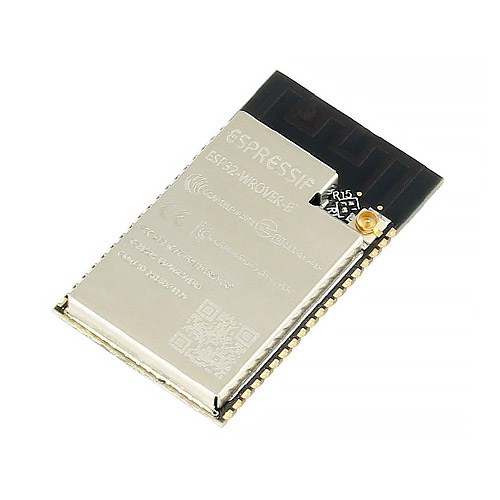

Модуль Wi-Fi ESP32-WROVER-IB 16Mb (N16R8)

Бездротовий модуль Wi-Fi ESP32-WROVER-IB (N16R8) з роз'ємом U.FL (ipx) і антеною на друкованій платі.
Потужний високопродуктивний модуль з вбудованим мікроконтролерним ядром і з підтримкою стандартів Wi-Fi + BT + BLE, призначений для додатків з економічним енергоспоживанням.
Передача голосу, передача потокового аудіо та MP3. Відмінність від ESP-WROOM - вбудована мікросхема оперативної пам'яті (PSRAM) обсягом 32 Мбіт.
Чіпсет містить двоядерний процесор з можливістю тактирования частотою від 80 МГц до 240 МГц. Є можливість повністю відключити вбудоване CPU і залишити працювати співпроцесор для постійного моніторингу периферії сигналами зовнішніх датчиків. ESP32 містить багатий набір вбудованої периферії, включаючи ємнісні сенсори, датчики Холла, малошумні підсилювачі, інтерфейс SD-карти, Ethernet, високошвидкісний SPI, UART, I2S і I2C.
Антена на друкованій платі розведена але не підключена, для використання необхідно перепаять вихідний дросель.
Для прошивки необхідно запустити програматор на прошивку, зажати BOOT, потім натиснути RESET і потім відпустити BOOT

Технічні характеристики:

процесор
Двоядерний 32-розрядний процесор Xtensa LX6 з частотою до 240МГц (ESP32-D0WD)

пам'ять
SPI Flash: 16MB
PSRAM: 8MB

WiFi і Bluetooth
WiFi 802.11n 2.4Гц швидкість 150Мбіт / сек (макс.)
WPA / WPA2 / WPA2-Enterprise / Wi-Fi Protected Setup (WPS)
Bluetooth v4.2 BR / EDR and BLE

периферія
12 бітний АЦП на 18 портах
8 бітний ЦАП на 2 портах
10 портів в режимі сенсорних кнопок
Вбудований температурний датчик
4 x SPI
2 x IS1
2 x I2C
3 x UART
1 host (SD / eMMC / SDIO)
1 slave (SDIO / SPI)
Ethernet MAC interface with dedicated DMA and IEEE 1588 support
CAN 2.0
Motor PWM
IR (TX / RX)
LED PWM до 16 каналів
Малошумящий аналоговий передпідсилювач

захист
IEEE 802.11 standard security features all supported, including WFA, WPA / WPA2 and WAPI
Secure boot
Flash encryption
1024-bit OTP, up to 768-bit for customers
Cryptographic hardware acceleration:
- AES
- HASH (SHA-2) library
- RSA
- ECC
- Random Number Generator (RNG)

енергоспоживання
Напруга живлення - 2.2 - 3.6 В
Максимальний струм споживаний WiFi - 160-260 мА
Споживання відключений WiFi і Bluetooth - 20 мА
LightSleep - 0.8 мА
DeepSleep - до 10 мкА
Режим гібернізаціі з активним RTC - 5 мкА

Документація ESP32-WROVER-B
