Модуль Wi-Fi ESP32-S3-WROOM-1 N16R8

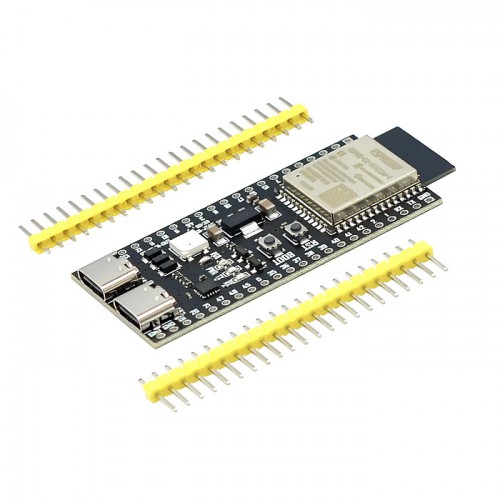

ESP32-S3 N16R8 – двоядерний мікроконтролер XTensa LX7, здатний працювати на частоті 240 МГц. Крім вбудованого SRAM об'ємом 512 КБ, він також оснащений вбудованим модулем Wi-Fi 2,4 ГГц, 802.11 b/g/n і Bluetooth 5 (LE), що забезпечує підтримку на великій відстані. Він має 45 програмованих GPIO та підтримує багатий набір периферійних пристроїв. ESP32-S3 підтримує більшу високошвидкісну восьмеричну флеш-пам'ять SPI і PSRAM з налаштованим кешем даних та інструкцій. На платі UART-USB адаптер, на чипі CH343, 2х Type-C роз'єм.

Технічні характеристики:

Процесор
Xtensa® 32-bit LX7

Пам'ять
128-bit data bus and SIMD commands
384 KB ROM
512 KB SRAM
8 MB PSRAM
16 MB FLASH
SPI, Dual SPI, Quad SPI, Octal SPI, QPI та OPI interfaces, що здатні підключатися до багаторазової flash і external RAM
Flash controller with cache is supported
Flash in-Circuit Programming (ICP) is supported

WiFi
Сумісність із стандартами IEEE 802.11 b/g/n
Підтримує смугу пропускання 20 МГц, 40 МГц у діапазоні 24 ГГц.
Режим 1T1R зі швидкістю передачі до 150 Мбіт/с.
Мультимедіа Wi-Fi (WMM)
TX/RX A-MPDU, TX/RX A-MSDU
Негайне підтвердження блокування
Фрагментація та дефрагментація
Можливість передачі (TXOP)
Автоматичний моніторинг маяків (апаратний TSF)
4 віртуальні інтерфейси Wi-Fi.
Одночасна підтримка інфраструктури BSS у режимі станції, режимі SoftAP, режимі станції + SoftAP та безладний режим
Зверніть увагу, що коли ESP32-C3 сканує в режимі станції, канал SoftAP змінюватиметься разом із каналом станції.
802.11mc FTM

Bluetooth
Bluetooth LE: Bluetooth 5, Bluetooth mesh
High power mode (20 dBm)
Швидкість: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
Advertising extensions
Multiple advertisement sets
Channel selection algorithm #2
Внутрішній механізм Wi-Fi і Bluetooth для використання однієї антени

Периферія
45 програмованих GPIO
Цифрові інтерфейси:
- 4 × СПІ
- 1 × РК-інтерфейс (8-16-бітний паралельний)
RGB, I8080 та MOTO6800), що підтримують
перетворення між RGB565, YUV422,
YUV420 та YUV411
– 1 × DVP 8-бітний ~ 16-бітний інтерфейс камери
– 3 × УАРТ
- 2 × I2C
- 2 × I2S
- 1 × РМТ (TX/RX)
- 1 × лічильник імпульсів
- Світлодіодний ШІМ-контролер, до 8 каналів
- 1 × повношвидкісний USB OTG
– 1 × USB-контролер Serial/JTAG
- 2 × MCPWM
- 1 × хост-контролер SD/MMC з 2 слотами
– Загальний контролер DMA (GDMA), з 5
канали передачі та 5 каналів прийому
– 1 контролер TWAI®, сумісний із ISO
11898-1 (специфікація CAN 2.0)
Аналогові інтерфейси:
- 2 × 12-бітових АЦП SAR, до 20 каналів
- 1 × датчик температури
- 14 сенсорних вводів-виводів
Таймери:
- 4 × 54-бітних таймерів загального призначення
- 1 × 52-бітний системний таймер
- 3 × сторожових таймерів

Захист
Secure boot
Flash encryption
4-Кбіт OTP, до 1792 біт для користувачів
Cryptographic hardware acceleration:
– AES-128/256 (FIPS PUB 197)
– Hash (FIPS PUB 180-4)
- RSA
– Random Number Generator (RNG)
- HMAC

Енергоспоживання
Блок живлення з п'ятьма режимами потужності.
Співпроцесори із наднизьким енергоспоживанням (ULP):
- Співпроцесор ULP-RISC-V
- Співпроцесор ULP-FSM




Скачати драйвер CH343
Документація ESP32-S3-WROOM-1
