Модуль працює на принципі ефекту Доплера – зміна частоти та довжини хвиль, що реєструються приймачем, викликаного рухом джерела або рухом приймача.

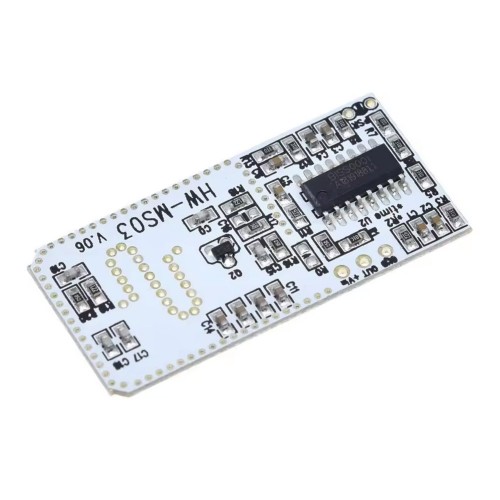

Датчик зібраний на чіпі, який містить в одному корпусі передавач та приймач. Частота передавача становить 2,4 - 5,8 ГГц.
Датчик утримує рівень логічної одиниці на виведенні OUT протягом 2 секунд (за умовчанням) після припинення руху. Якщо датчик багаторазово спрацьовує, наприклад, фіксує рух протягом 10 секунд, то рівень логічної одиниці на виході буде встановлений протягом 12 секунд з моменту першого спрацьовування (10 рух плюс 2 затримка).

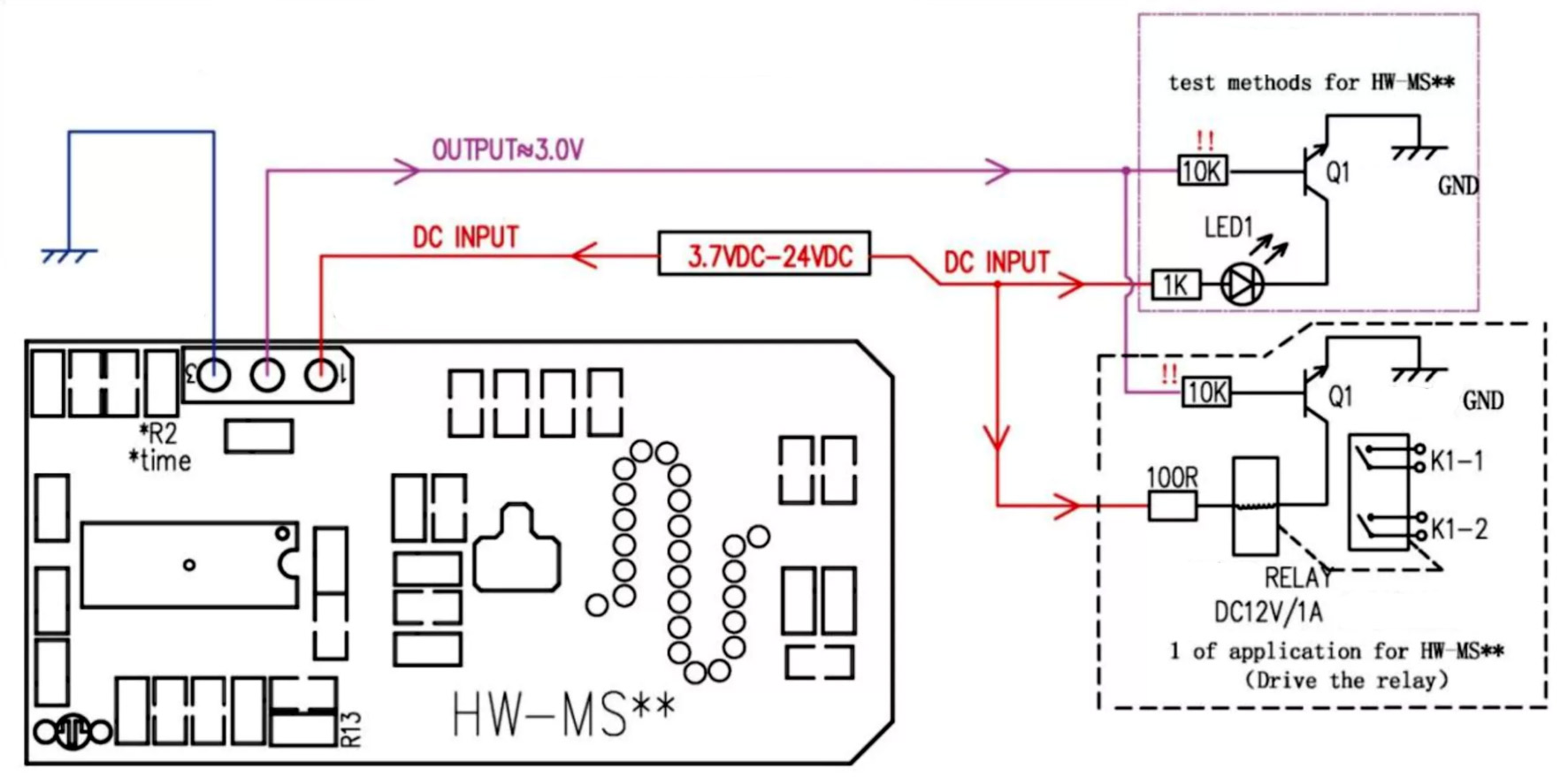

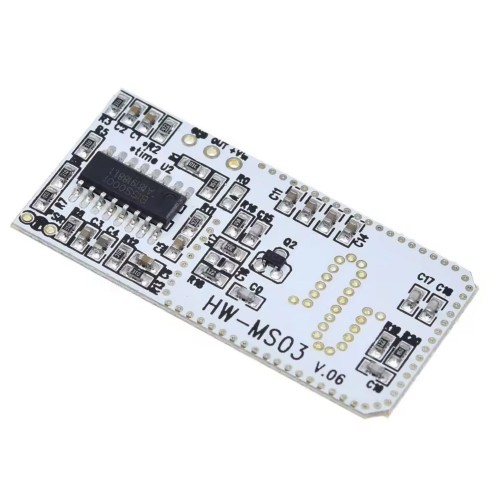

Для використання датчика необхідно підключити напругу живлення в діапазоні 3,7 – 24 В постійного струму до контактів, зазначених на платі +VIN та GND. Контакт датчика, позначений OUT, слід підключити до цифрового входу мікроконтролера або через силовий транзистор до реле.
При спрацьовуванні датчика на виході OUT встановлюється рівень логічної одиниці значенням +3,3 Вольта.

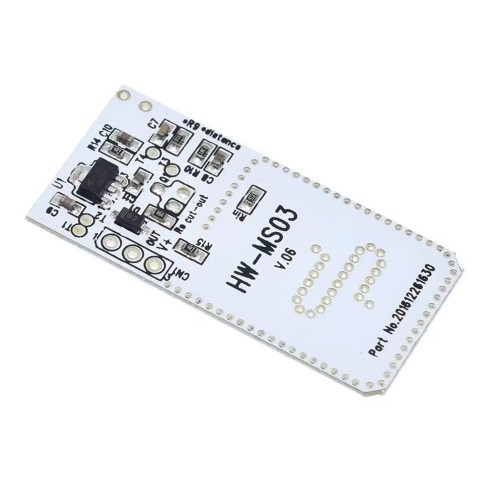

Для зміни чутливості або часу утримання імпульсу необхідно на платі датчика замінити резистори. R9 чутливість.
R2 - час утримання імпульсу. (4k7 - 2 секунди, 150k - 34 секунди, 250k - 57 секунд, 470k - 107 секунд)

Технічні характеристики:

Напруга живлення: 4 - 28 вольт
Радіус дії: 10 м
Час утримання імпульсу: 2 секунди
Кут огляду: 360 °
Частота: 2,4 – 5,8 ГГц (центральна 3,2 ГГц)
Напруга живлення: 3,7 – 24 В
Струм: до 7 мА
Рівень логічної одиниці: +3,3
Габаритні розміри: 41мм х 20мм х 3 мм
