A3967 EasyDriver - Драйвер шагового двигателя

A3967 EasyDriver - Драйвер шагового двигателя
A3967 EasyDriver - Драйвер шагового двигателя
Модель: EasyDriver
Артикул: 16-1002
Наличие: Есть в наличии
Цена: 49.40 грн.
Кол-во:     - или -   В закладки
В сравнение

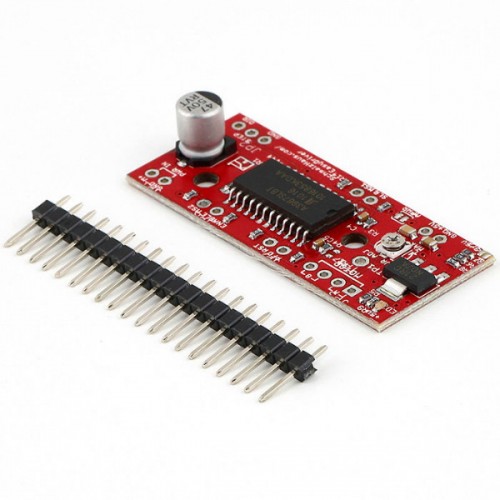

Драйвер для управления биполярным шаговым двигателем на базе чипа Allegro A3967.

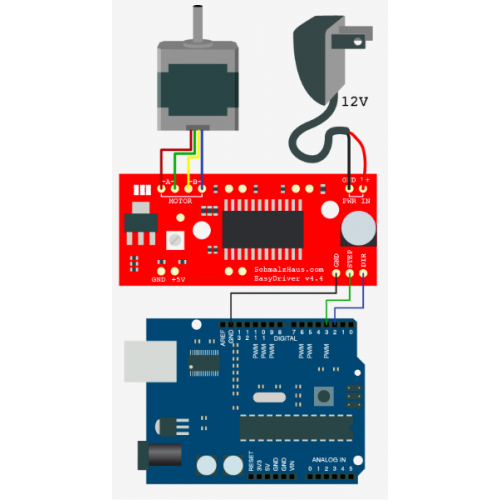

Для управления мотором используются входы - DIR и STEP. Логический уровень на первом входе задает направление вращения, а изменение напряжения на втором поворачивает шаговый двигатель на 1 шаг.
Напряжение на входах 5, 3,3 Вольта, устанавливается перемычкой SJ2.

К драйверу подключаются биполярные шаговые двигатели или другие, поддерживающие подключение по биполярной схеме. Моторы с 4, 6 или 8 соединительными проводами.
Поддерживается несколько вариантов микрошагового режима: 1/2, 1/4 и 1/8.Выбор режима осуществляется с помощью установки соответствующих логических уровней на входах MS1 и MS2.В стандартной конфигурации драйвер работает в микрошаговом режиме 1/8.

Недопустимо подключать или отключать шаговый двигатель к плате, на которую подано напряжение.

Характеристики:

Использование универсальных управляющих сигналов: STEP, DIR
Максимальный ток фазы: 0,75 А
Максимальное рабочее напряжение двигателя: 30 Вольт (Макс.)
Настраиваемый микрошаг: 1/8 (Макс.)
Встроенный регулятор: 5В/3,3 Вольта

Даташит
Сайт EasyDriver
