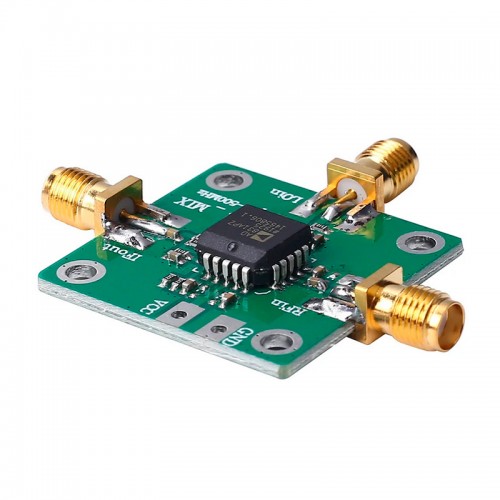

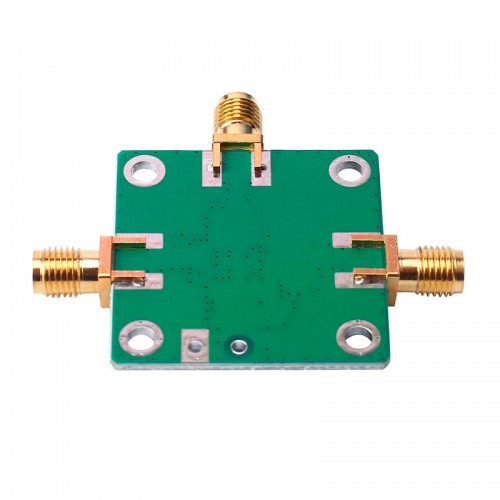

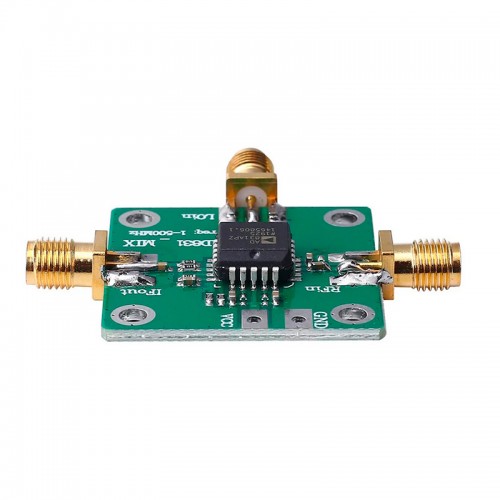

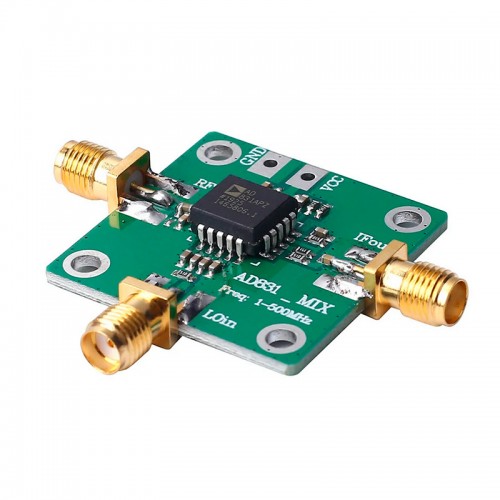

AD831 - RF змішувач конвертер 0.1 - 500МГц

AD831 являє собою однокристальний змішувач з низьким рівнем спотворень і широким динамічним діапазоном, що підходить для перетворення зі зниженням частоти RF-IF в HF і VHF-приймачах, другого змішувача в базових станціях DMR, перетворення основної смуги постійного струму, квадратурної модуляції, демодуляції .
Забезпечує точку перетину третього порядку +24 дБм, що дозволяє досягти -10 дБм потужності гетеродину. Він не потребує потужних драйверів гетеродина та не має відповідних проблем з екрануванням та ізоляцією. Таким чином, порівняно з пасивними мікшерами.
Мікшер розрахований на живлення від одного джерела живлення, а порти RF, IF та LO оснащені ізолюючими конденсаторами постійного струму для зручності використання. Робоча частота входів RF та LO може досягати 500 МГц. Вихід ПЧ є несиметричний вихід напруги. Вихідна смуга пропускання становить 250 МГц.
Один резистор, підключений між контактами OUT та FB, використовується для встановлення коефіцієнта посилення. Підсилювач має низькі характеристики зміщення постійного струму, тому його можна використовувати для додатків зв'язку постійного струму, таких як перетворення частоти основної смуги постійного струму і квадратурна амплітудна демодуляція.
Коефіцієнт шуму односмугового змішувача становить 10,3 дБ на частоті 70 МГц. На відміну від пасивних змішувачів, AD831 не має втрат, зовнішнього дуплексера і пасивного термінатора. AD8362 має два режими роботи: вимірювання потужності та керування.

Технічні характеристики:

Вхідна частота: 0,1-500 МГц +10 дБм (1dB compression point)
Вхід гетеродина: 0,1-500 МГц -10 дБм
IF вихід: 0,1-200 МГц
Напруга живлення: 9-11 В
Габаритні розміри: 33x33 мм

Документація AD831
